2007年 10月 17日
属性変更ツール2
|
以前作成した「属性変更」ツールのリニューアル版を開発しました。
新しい機能をいくつか追加しています。
ダウンロードするには下記のリンクからダウンロードしてください。
＜弊社ダウンロードページへ＞
【使用前に】
本ツールを使用するにはMicrosoft .NET Framework（バージョンは2.0以降）が必要になります。
.NET Frameworkをインストールしていない場合は、MicrosoftのWebサイトからダウンロードし、インストールを行ってください。
なお、Windows 2000ユーザは Ver 2.0を入れてください
Windows XP、Vistaユーザは Ver 2.0以降のものであればOKです。
＜Microsoftのダウンロードページへ＞
【インストール】
ダウンロードした圧縮ファイルを解凍して
Jw_cadのフォルダ（C:\Jwwなど）にフォルダごとコピーしてください。
【新機能／変更点】
主な変更点・追加機能を挙げておきます。
・変更前レイヤグループが複数指定できるようになりました。
・設定ファイルを自由に選択して読み込み、保存できるようになりました。
・変更するレイヤの内容を一覧表示できるようになりました。
【使い方】
Jw_cadのメニュー[外部変形]を起動し、
以下のbatファイルのどちらかを開いてください。
属性変更2.bat・・・図面全体に変更をかけます
属性変更2_範囲選択.bat・・・変更範囲を選択して変更をかけます
「属性変更ツール2」ウィンドウで変更内容を設定します。

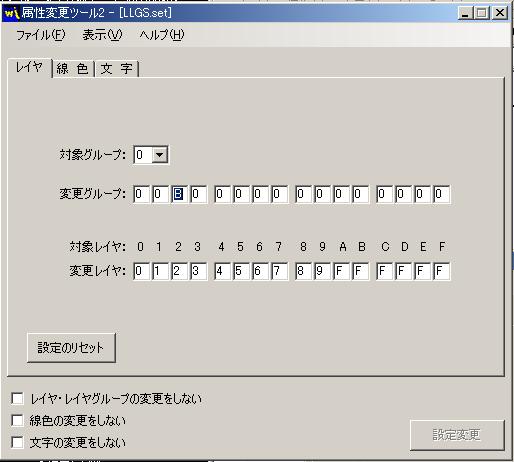

下図はレイヤの設定画面です。
タブを切り替えるごとに設定画面が切り替わります。
上から順に説明していきます。
「対象グループ」
・・・今から変更をかけるレイヤグループを選びます。
「変更グループ」
・・・レイヤグループをどこに移動するか、レイヤ単位で選びます。
上図の場合、グループ 0でレイヤが 2の図形は
レイヤグループが Bに変わります。
「対象レイヤ」
・・・変更をかける前のレイヤ番号です
「変更レイヤ」
・・・指定したグループ内のレイヤ番号を移動する場合
ここで入力します。
上図の場合、グループ 0内のレイヤ A~Fの図形は
レイヤがすべて Fになります。
「設定のリセット」
・・・グループとレイヤの設定内容をすべてリセットします。
今回 対象グループが複数まとめて変更できるようになりました。
上図ではグループ 0に関する設定内容を出していますが、
対象グループを 1に変えると以前グループ 1で設定した内容が変更グループや
変更レイヤに表示されます。
つまり、すべてのグループ、レイヤに関する設定内容を記憶するようにしています。
（変更するレイヤ・グループの一覧表示）
一度設定したグループ、レイヤの変更について、
どう設定したかを一覧で表示するようにしました。

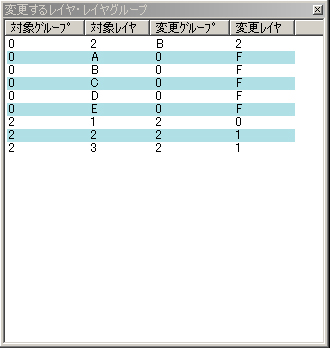

メニューにある「表示」→「変更レイヤ一覧」をクリックしてください。
以下のようなウィンドウが現れます。
変更グループや変更レイヤを書き換えると、上図のウィンドウに変更内容が反映されます。
上図の例では、主に対象グループが 0と 1のグループとレイヤを いくつか変更
しているのがわかります。

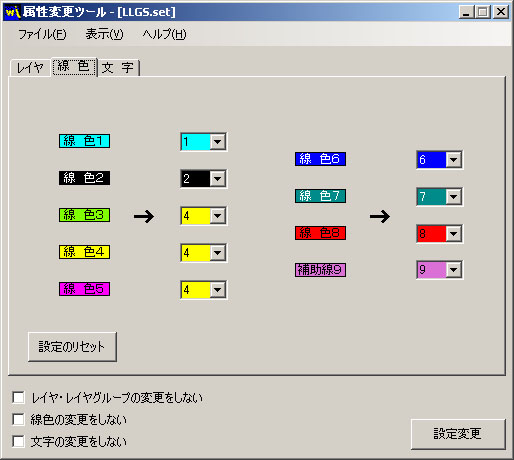

「線色」タブに切り替えた時の画面です。
「線色」とこの次の「文字」については、以前と変わりません。
ここでは入力されている図形の線色を変更します。
上図の場合、線色 3、または５で入力された図形は線色が ４に変わります。

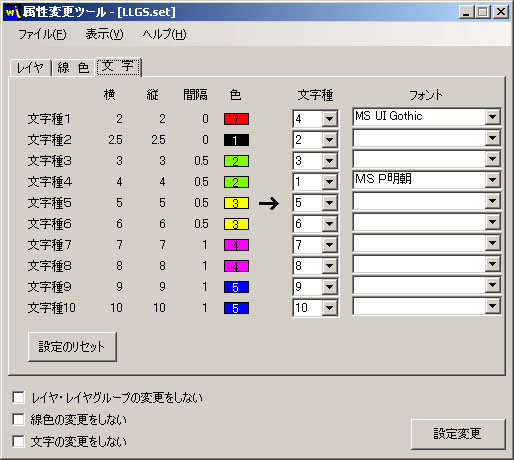

「文字」タブに切り替えた時の画面です。
ここでは入力されている文字の文字種とフォントを変更します。
フォントは文字種単位で変更します。
フォントの入力欄が空白の場合、その文字種ではフォントを変更しません。
上図の場合、文字種 1は文字種が 4に、フォントがMS UI Gothicに変わります。
文字種はそのままでフォントのみ変更することも出来ます。
幅や高さなどの違う文字種に変更した場合、文字は中央を基準として拡大します。
そのため、文字が拡大／縮小されたときに移動をする手間が少し省けます。
基準位置が「左上」の文字でも「中中」で拡大／縮小されていると考えておいてください。
ウィンドウ下に 3つチェックボックスがあります。
例えば、レイヤの設定をしたのはいいが 開いている図面では
レイヤを変えたくない、という場合は
「レイヤ・レイヤグループを変更しない」をオンにしてください。
設定ができたら「設定変更」ボタンを押してください。
設定内容どおりに変更がかかります。
尚、設定内容は「設定変更」ボタンを押した時点で
現在開いている設定ファイルに自動保存されます。
（設定ファイルについて）
設定ファイルはツール起動時、同じフォルダ内の「LLGS.set」ファイルを読み込みます。
これまでは、設定ファイルを複数用意している場合、
ツール起動前にファイル名を「LLGS.set」にしないと内容が反映されませんでした。
リニューアルした本ツールでは、設定ファイルを一般のアプリケーションのように
「ファイル」メニューから「開く」、「上書き保存」、「名前を付けて保存」で操作することができます。
「開く」
・・・設定ファイルを選択して読み込みます。
開いたファイルのファイルパスがタイトルバーに表示されます。
設定ファイルを開いた後に「設定変更」ボタンを押したり「上書き保存」を行うと、
その設定ファイルに書き込みをします。
「上書き保存」
・・・現在開いている設定ファイルに設定内容を書き込みます。
属性変更は行わないが設定ファイルの内容だけ変えたい場合は、
ツールを閉じる前に上書き保存を必ず行ってください。
「名前を付けて保存」
・・・設定ファイルを別のファイル名で保存します。
長い説明になりましたが、気になった方は是非ご利用ください。
意見・要望・その他何かありましたら、コメント欄をご利用ください。
ツールをご利用する方は、下記のリンクからダウンロードしてください。
＜弊社ダウンロードページへ＞
