引出し線入力ツール

Microstation / PowerDraft V8用のツール
「引出し線」入力ツールを公開しました。

＜弊社ダウンロードページへ＞

図面上に旗上げ用に引出し線と文字を入力するツールです。

---

【動作環境】

PowerDraft XM Editionでは動作確認済みです。
Microstationでは未確認ですが、
V8以降の Microstation、PowerDraftならば動くと思いますので、
対象ユーザの方はぜひお試しください。

---

【インストール】

1. ダウンロードしたファイルを解凍してください。


2. 先に「Parts」フォルダにある「setup.exe」を開いてインストールを行ってください。


3. PD_Hikidashi フォルダにある「setup.exe」を開いてこのツールの
   インストールを行ってください。

インストールが終了すると スタートメニュー に「Bentley Tools」フォルダが作成され、
その中にショートカットが追加されます。。

---

【使い方】

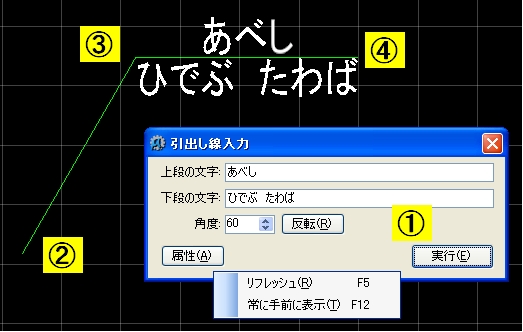

1. 入力フォームにある「上段（下段）の文字」や「角度」を入力し、
   「実行」ボタンをクリックしてください。


2. 引出し線の1点目をクリックします。
   クリックすると入力フォームの「角度」に応じた斜線が現れます。


3. 引出し線の2点目をクリックします。
   この入力で、文字を配置する高さが決まります。


4. 引出し線の3点目をクリックします。
   文字を置く方向は、先に配置した斜線を中心に決まります。

3点目をクリックして完成です。
続けて引出し線を入力する場合は、②からの操作をおこなうことに
なります。

---

【その他】

上記画像にある「リフレッシュ」、「常に手前に表示」は、
フォーム上で右クリックすると表示されます。

---

【ダウンロード】

ツールをご利用する方は、下記のリンクからダウンロードしてください。

＜弊社ダウンロードページへ＞
